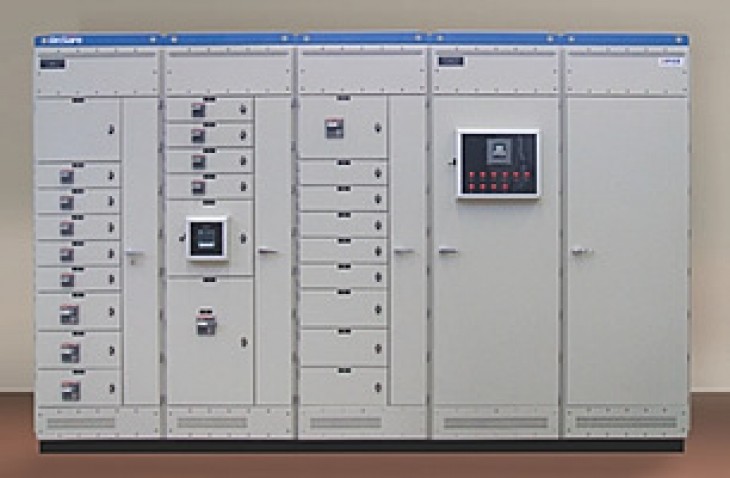

Quem define o que é um painel TTA é uma norma NBR IEC 60439-1 – “Conjuntos de manobra e controle de baixa tensão” – Ou conjuntos com ensaio de tipo totalmente testados.
Esta norma foi publicada em 15/03/2003, substituindo a antiga NBR 6808 que deixou de vigorar.
Segundo a norma, um painel TTA é um “conjunto de manobra e comando de baixa tensão em conformidade com um tipo de sistema estabelecidos sem desvios, que influenciem àquele conjunto típico, verificando que está em conformidade com os ensaios presentes nas normas - NBRIEC 60439-1
Assim sendo, painéis TTA são conjuntos construídos de acordo com um projeto elétrico e mecânico padrão, onde a performance dos mesmos é assegurada por ensaios de tipo realizados individualmente nos diversos componentes – barramento, entradas, saídas, alimentadores, partidas, etc ou nos conjuntos completos. Geralmente os ensaios são realizados levando-se em conta o pior caso e reproduzindo-se a influência dos demais componentes adjacentes.
A NBRIEC 60439-1 define que os seguintes ensaios de tipo deverão ser realizados nos protótipos:
a) Verificação dos limites de elevação de temperatura
b) Verificação das propriedades elétricas
c) Verificação da corrente suportável de curto-circuito
d) Verificação de eficácia do circuito de proteção
e) Verificação das distâncias de isolação e isolamento
f) Verificação do funcionamento mecânico
g) Verificação do grau de proteção
Conclusão: Um painel TTA é um produto que teve seu projeto, construção e eficácia previamente verificados por ensaios de tipo em protótipos idênticos ao que lhe está sendo fornecido.
Quem garante um TTA?
Quando você compra um painel TTA recebe um certificado com a identificação do laboratório, do fabricante e do painel ensaiado. Este certificado é numerado e exclusivo para o seu equipamento.
Além dos ensaios de tipo acima mencionados, os painéis receberão os ensaios de rotina destinados a detectar falhas em materiais e na fabricação. Serão realizados após a finalização da montagem, preferencialmente em nossa fábrica e podendo ser assistidos pelo cliente.
A norma NBRIEC 60439-1 estabelece os seguintes ensaios de rotina:
a) Inspeção do conjunto, incluindo inspeção das instalações elétricas e ensaio do funcionamento elétrico.
b) Verificação das conexões do condutor
c) Verificação das medidas de proteção e da continuidade elétrica dos circuitos de proteção
